取扱設備(ZEMAN社オーストリア)
組み立て&溶接ライン
SBA(STEEL BEAM ASSEMBLER)
SBAは製作図面データの取込みから組立完成まで、全自動で行うことを世界で初めて可能にした画期的な機械です。
自動溶接一貫システムにより、従来の手作業組立の際に生じていたミスやエラーをなくし、最小限の労働力と人件費でコストや製造時間を大幅に削減できるようになりました。
また、システムで製品のシミュレーションができるため、分単位で生産計画が立てられます。母材挿入、排出の連続送り装置などの自動化したモデルもございます。
▲写真をクリックすると動画が見れます。

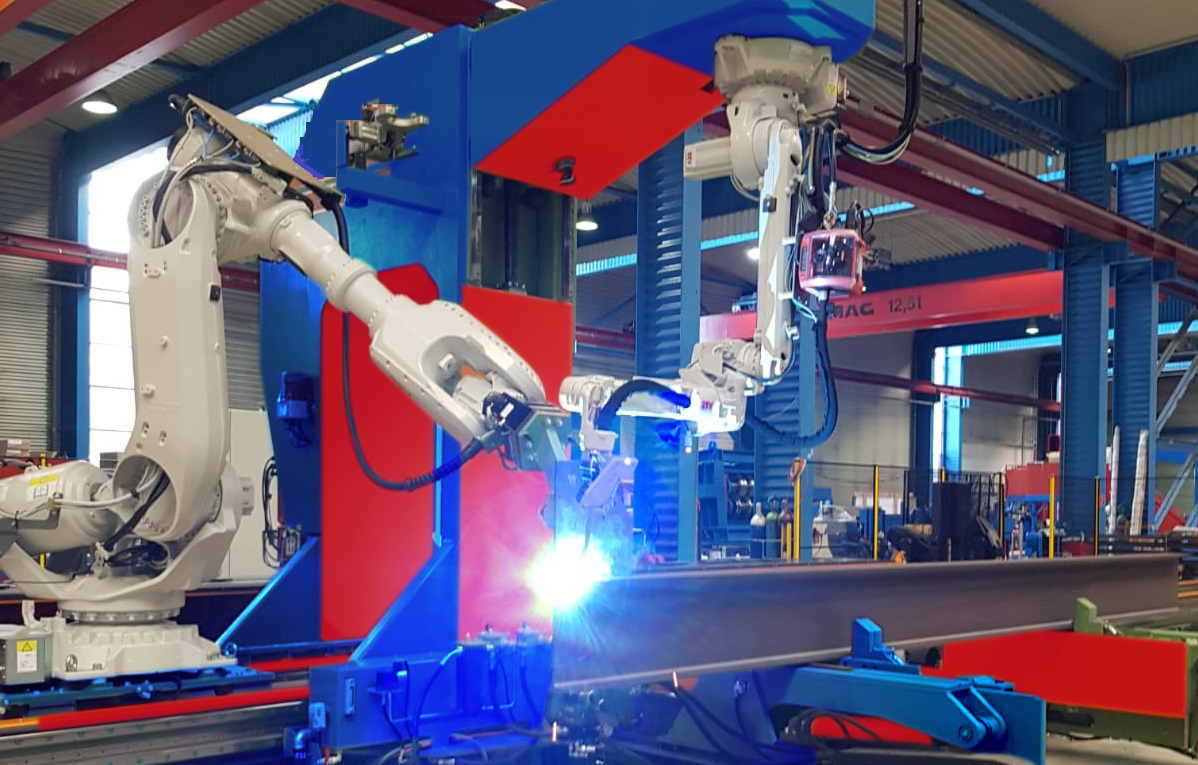

SBA SR (STEEL BEAM ASSEMBLER SINGLE RAIL )
SBAはSBA SR compact 760(SINGLE RAIL) SBAモデルの最小設置スペースのモデル。母材梁高さ760㎜迄の小梁専用組み立て溶接ライン。組み立てロボット及び溶接ロボットが同じレール内で相互移動できる事により、省スペース&コストパフォーマンスに優れたモデルになります。
▲写真をクリックすると動画が見れます。
溶接専用ライン

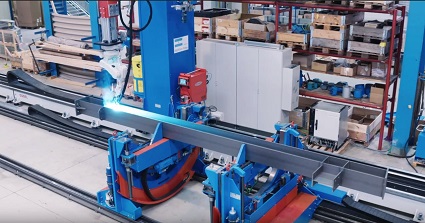

SBW ECO (STEEL BEAM WELDER ECO)
SBWエコスチールビームロボットは仕上げ溶接に特化したモデルです。事前に手動若しくは、SBAで取り付けて組み立てた鉄骨梁を仕上げ溶接します。 この仕様は費用対効果が非常に高く、ロボット仕上げ溶接で製造できる部品の種類に柔軟性を追加します。 SBA ecoは1台の溶接ロボットで構成され、年間最大25.000トンの仕上げ溶接梁を実現します。その他、梁を同時に2本溶接をおこなうDUPLEXモデルも御座います。

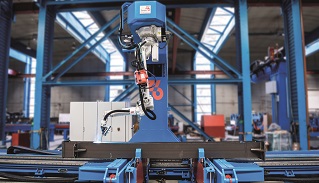

SBW Terminator (STEEL BEAM WELDER )
SBWターミネーターは仕上げ溶接に特化したモデルです。事前に手動若しくは、SBAで取り付けて組み立てた鉄骨梁を仕上げ溶接します。 このモデルは費用対効果が非常に高く、ロボット仕上げ溶接で製造できる部品の種類に柔軟性を追加します。梁高さ760㎜迄で重量最大は5トン迄可能なモデル。
▲写真をクリックすると動画が見れます。
プレート品質管理&仕分け

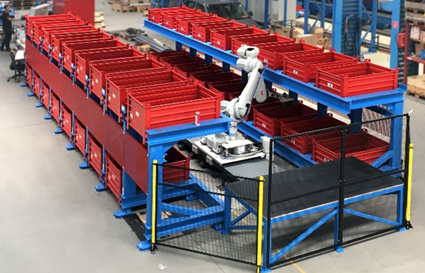

SPS (SCANNING & PLATE SORTING)
SPSは3D CADでデータを取込み、スキャンで部品を自動識別した後、寸法及び穴位置等をチェックします。その後ロボットが設定基準に従って、指定したBOXに仕分けます。(平均約15秒/部品)
wifi接続タブレットにより部材の位置をいつでも確認することができます。また、最新のモデルではパレット積みタイプとプレートネスティング機能を追加しました。同じ製品の場合は段積みされて、パレットの上に乗せられます。
▲写真をクリックすると動画が見れます。
PLATE PATROLLER
(AUTONOMOUS DRIVING SYSTEM)
新しい機能の追加。自動セルフドライブカーによる、SPSで仕分けされたプレートをSBAに自動で配送するシステム。
こちらは、1トン/パレット単位で輸送されていきます。
また、SBAに運ばれたパレットも自動乗せ込みロボットを開発し、人の手を介さないでSBA組立装置への接続を自動化させた。新しいコンセプトです。
▲写真をクリックすると動画が見れます。
取扱設備(その他)
Stierli-Bieger社製 マニュアル溶接用ロテーター
仕上げ溶接工程を4割向上させるロテーターです。
6トン 12トンタイプの2通り、その他カスタム制作も可能。
